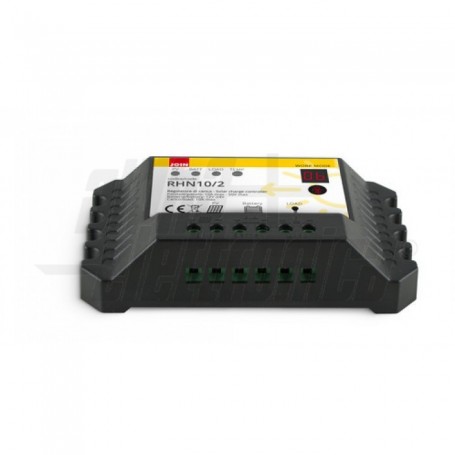

REGOLATORE DI CARICA
Descrizione
Caratteristiche generali
Riconoscimento giorno/notte dalla tensione dei pannelli.
Timer programmabile per l'accensione automatica delle luci notturne.
Accensione automatica al tramonto per un numero di ore programmabili.
Interruttore del carico manuale.
Impostazione dei timer programmabile tramite pulsante.
Visualizzazione delle impostazioni del carico tramite led.
Modalit? di carica PWM (modalit? larghezza d'impulso).
Regolazione automatica stato di carica della batteria.
Compensazione in temperatura della carica.
Si consiglia l'utilizzo di pannelli specifici per applicazioni ad isola a bassa tensione.
Collegamento interno con positivo comune.
Dati tecnici
Tensione di batteria: 12V/24V automatico
Ingresso pannelli: max 120W - 18/21V (con batteria 12V)
max 240W - 36/42V (con batteria 24V)
Corrente massima in ingresso: 10A
Corrente massima in uscita: 10A
Autoconsumo: 6mA
Fine carica: 13,8V (27,6V)
Equalizzazione (10'): 14,6V (29,2V)
Riconnesione del carico: 12,6V (25,20V)
Tensione minima disconnessione batteria (LVD): 11,1V (22.2V)
Protezioni
Corto circuito pannelli e del carico in uscita
Sovraccarico pannelli e del carico in uscita
Corrente inversa notturna
L'inversione delle polarit? sia dei pannelli che delle batterie, possono danneggiare irreparabilmente il regolatore. Danno non in garanzia
Sovratensioni sul carico
Sovratemperatura
Disconnessione tensione minima batteria
Disconnessione tensione massima batteria
Caratteristiche meccaniche
Temperatura ambiente consentita: -10°C/40°C
Grado di protezione: IP22
Sezione cavi consigliati: 6mm?
Dimensioni (LxWxH): 145x83x37mm
Timer Programma
0 Carica la batteria escludendo l'uscita carico
1 Acceso per 1 ora dopo 10 minuti dal tramonto
2÷13 Acceso per X ore dopo 10 minuti dal tramonto
H Modalit? ON/OFF
C Carica con la protezione del carico
L Accensione dal tramonto all'alba
D Modalit? test
Nelle modalit? 1÷13 esiste un intervallo di 10 minuti di attesa prima che il carico si accenda.
Riconoscimento giorno/notte dalla tensione dei pannelli.
Timer programmabile per l'accensione automatica delle luci notturne.
Accensione automatica al tramonto per un numero di ore programmabili.
Interruttore del carico manuale.
Impostazione dei timer programmabile tramite pulsante.
Visualizzazione delle impostazioni del carico tramite led.
Modalit? di carica PWM (modalit? larghezza d'impulso).
Regolazione automatica stato di carica della batteria.
Compensazione in temperatura della carica.
Si consiglia l'utilizzo di pannelli specifici per applicazioni ad isola a bassa tensione.
Collegamento interno con positivo comune.
Dati tecnici
Tensione di batteria: 12V/24V automatico
Ingresso pannelli: max 120W - 18/21V (con batteria 12V)
max 240W - 36/42V (con batteria 24V)
Corrente massima in ingresso: 10A
Corrente massima in uscita: 10A
Autoconsumo: 6mA
Fine carica: 13,8V (27,6V)
Equalizzazione (10'): 14,6V (29,2V)
Riconnesione del carico: 12,6V (25,20V)
Tensione minima disconnessione batteria (LVD): 11,1V (22.2V)
Protezioni
Corto circuito pannelli e del carico in uscita
Sovraccarico pannelli e del carico in uscita
Corrente inversa notturna
L'inversione delle polarit? sia dei pannelli che delle batterie, possono danneggiare irreparabilmente il regolatore. Danno non in garanzia
Sovratensioni sul carico
Sovratemperatura
Disconnessione tensione minima batteria
Disconnessione tensione massima batteria
Caratteristiche meccaniche
Temperatura ambiente consentita: -10°C/40°C
Grado di protezione: IP22
Sezione cavi consigliati: 6mm?
Dimensioni (LxWxH): 145x83x37mm
Timer Programma
0 Carica la batteria escludendo l'uscita carico
1 Acceso per 1 ora dopo 10 minuti dal tramonto
2÷13 Acceso per X ore dopo 10 minuti dal tramonto
H Modalit? ON/OFF
C Carica con la protezione del carico
L Accensione dal tramonto all'alba
D Modalit? test
Nelle modalit? 1÷13 esiste un intervallo di 10 minuti di attesa prima che il carico si accenda.
Scheda tecnica
RHN10/2
