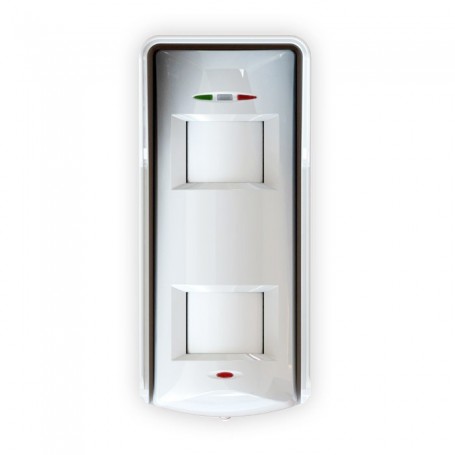

RILEVATORE DA ESTERNO ANTIMASCHERAMENTO
zoom_out_map
chevron_left chevron_right

RILEVATORE DA ESTERNO ANTIMASCHERAMENTO

SENSORE PER ESTERNO 10M TRIPLA TECNOLOGIA P.I. 10KG IP55

Descrizione

XDH10TT-AM

Rivelatore esterno

LXDH10TT-AM ? un rivelatore per uso esterno che utilizza tecnologie a elevata sicurezza brevettate e consolidate, quali triplo antimascheramento e tripla elaborazione digitale del segnale e adattate a condizioni esterne.
  • Logica di rivelamento a tre segnali indenpendenti
  • 2 sensori a infrarosso combinati con 1 sensore a microonda
  • Cicalino allarme integrato
  • Antimascheramento regolabile sulle 3 tecnologie
  • Resistenze di fine linea selezionabili
  • Microonde basate su banda X DRO
  • 3 diverse bande di frequenza delle microonde
  • Staffa con meccanismo di tamper antistrappo opzionale


VIDEO ISTRUZIONI DI MONTAGGIO



XD10TTAM, Copertura Verticale
XD10TTAM, Copertura Verticale

Specifiche tecniche
CARATTERISTICHE ELETTRICHE
Uscita rel?3x SELV limiti; 60VDC 50mA (43.4VAC in picco)
Interruttore tamper12VDC 50mA frontale e antistrappo
Consumo corrente24mA @ 13.8VDC
Consumo corrente a riposo23mA
Consumo corrente in allarme30mA
Rel?Allarme NC, Tamper, Mask/Guasto, Allarme NO
Tensione 9-16VDC, 13.8VDC normalmente
Immunit? al RFI onda impulsiva modulata (PM) 80-2700MHz25 V/m
Immunit? al RFI onda continua modulata (AM) 80-2700MHz25 V/m
Immunit? al RFI onda continua (CW) 80-2700MHz75 V/m
Frequenze delle microonde PTT9.87, 9.90, 9.91GHz
Frequenze delle microonde DTI 10.680, 10.587, 10.695GHz
Frequenze delle microonde FCC 10.515, 10.525, 10.535GHz

CARATTERISTICHE DI FUNZIONAMENTO
Durata allarme2.5 secondi
Velocit? di rilevamento0.25 - 3 m/s

OTTICA
Filtro alla luce diretta >6500 Lux
OtticaOttica sigillata
Configurazione geometrica lenti 2D
ProtezioneFiltro per raggi ultravioletti

MONTAGGIO
Altezza d'installazione Lente 51.8 - 2.4m

AMBIENTALE
Temperatura di conservazione-40/+70
Temperatura operativa-30/+50

Informazioni
CONFORMITA' (clica per accedere al certificato)
CE
ALTRE INFORMAZIONI
Pezzi nella confezione10
Garanzia5 Anni
Sviluppato inRegno Unito
Componenti critici prodotti inRegno Unito
Assemblato inChina









Tecnologia


Descrizione
Rivelatore volumetrico 10m10m di copertura volumetrica con immunit? dagli animali fino a 10kg. Il sensore viene dotato di fabbrica con questa lente. Altezza d'installazione 2.5m. (10m)
Logica a triplo rilevamentoIl rilevamento della presenza umana ? basato sullanalisi avanzata della sequenza di attivazione del sensore di movimento a microonde e dei due sensori infrarossi indipendenti. I tre sensori si devono attivare allo stesso tempo entro una determinata finestra temporale per creare un allarme. Utilizzando la logica a tripla rivelazione viene valorizzata limmunit? del rivelatore ai disturbi ambientali.
Tecnologia antimascheramentoLa tecnologia brevettata antimascheramento di Pyronix offre protezione da azioni di mascheramento sia per i sensori infrarossi che per le microonde. La zona di mascheramento ? regolabile da 0 a 1m. In caso di tentativo di mascheramento con con carta, spray, cartone, cellophane, carta argentata ecc. il sensore entra in una condizione di mascheramento attivando un rel? dedicato.
Tecnologia blockingQuesta funzione permette di "Rilevare" un ostacolo nell'area di copertura del sensore segnalando l'evento tramite l'attivazione dell'uscita ALARM ed accendendo i led giallo e verde fissi.
Protezione da insetti e luce solare direttaLXD distingue una vera minaccia naturale da ricorrenze come pioggia, neve, foglie che cadono, insetti ecc. La luce solare ? un problema noto nella protezione degli ambienti esterni. Se possibile, si raccomanda di non installare il rivelatore rivolto verso il sole. Se questo non ? possibile, dovrebbero essere usate le griglie di mascheramento fisse. Le griglie, insieme alla tripla tecnologia di rilevamento, sono d'aiuto nella prevenzione di falsi allarmi in tali condizioni.
Technologia IFT DigitaleTechnologia IFT  Filtro brevettato digitale per soglie di allarme fluttuanti e independenti.
Eliminazione del movimento della vegetazioneIl movimento della vegetazione in ambienti ventosi pu? causare falsi allarmi. LXD ? progettato per evitare falsi allarmi in queste condizioni. I rivelatori non dovrebbero essere installati a meno di 6m dagli alberi. Utilizzare le griglie di mascheramento aggiustabili per macherare le aree a rischio.
Compensazione digitale della temperaturaQuesta tecnologia digitale fa variare la sensibilit? del rivelatore in ambienti caldi facendo s? che mantenga la stessa distanza di rivelazione anche nel caso in cui la temperatura ambiente eguagli la temperatura corporea esterna.
MicroondeLe microonde dell'XD vengono rese disponibili su tre differenti bande di frequenza che vengono indicate con una diversa etichetta colorata. Tale caratteristica permette linstallazione ravvicinata di pi? rivelatori evitando una collisione delle microonde.
Cicalino di walk test integratoA causa del sole potrebbe essere difficile vedere i LED di allarme da una certa distanza. Pertanto lXD ? dotato di un cicalino integrato per walk test che pu? essere utilizzato per: (1) mettere linstallatore nelle condizioni migliori per eseguire un facile e veloce walk test durante linstallazione; (2) come indicazione udibile di una presenza nellarea di rilevamento (se richiesto). Il cicalino pu? essere disabilitato se non necessario.
Resistenze di fine linea selezionabiliI rivelatori sono dotati di resistenze di allarme selezionabili tra i valori 6k8, 5k6, 2k2, 4k7 &1k, resistenze di tamper con valori 5k6, 4k7, 2k2 e 1k soddisfacendo le specifiche di connessione della maggior parte delle centrali sul mercato.
Guscio di policarbonatoIl guscio dellXD ? costituito da uno strato di 3mm di plastica di policarbonato.

Scheda tecnica
